Impianti inalatori

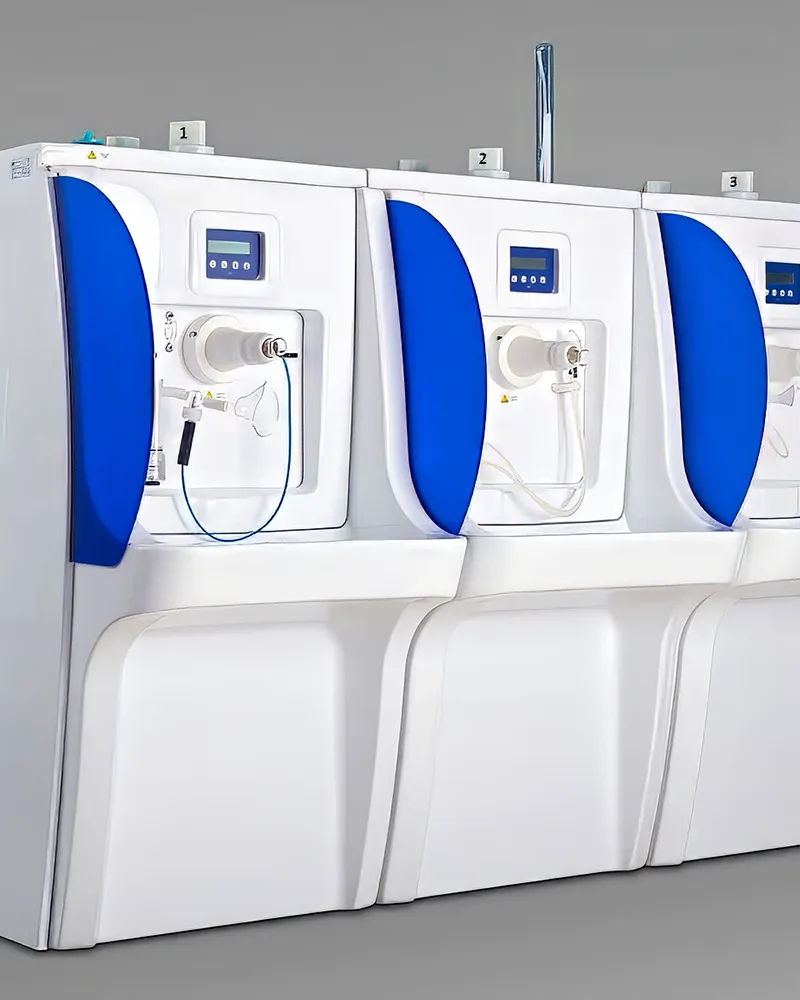

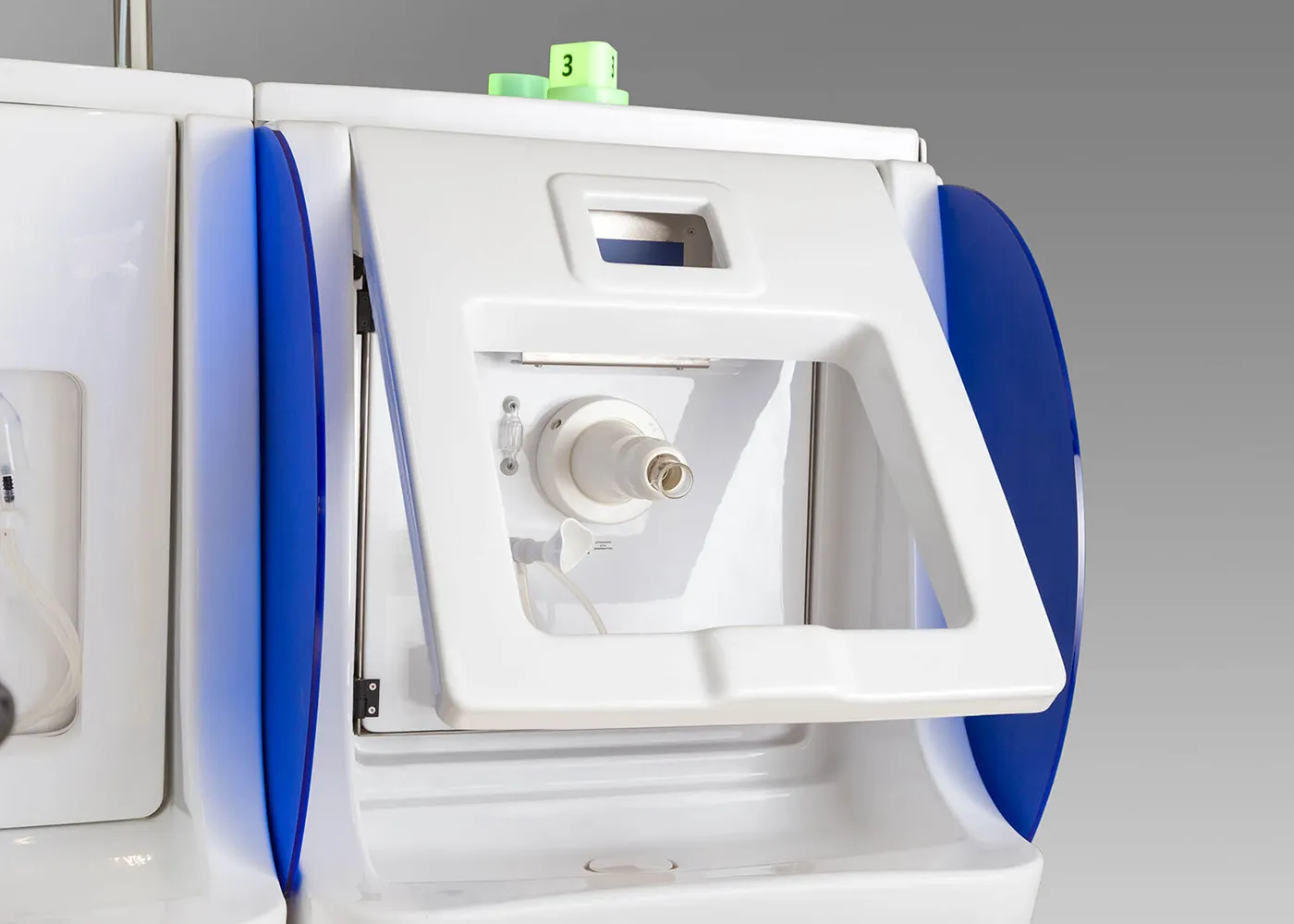

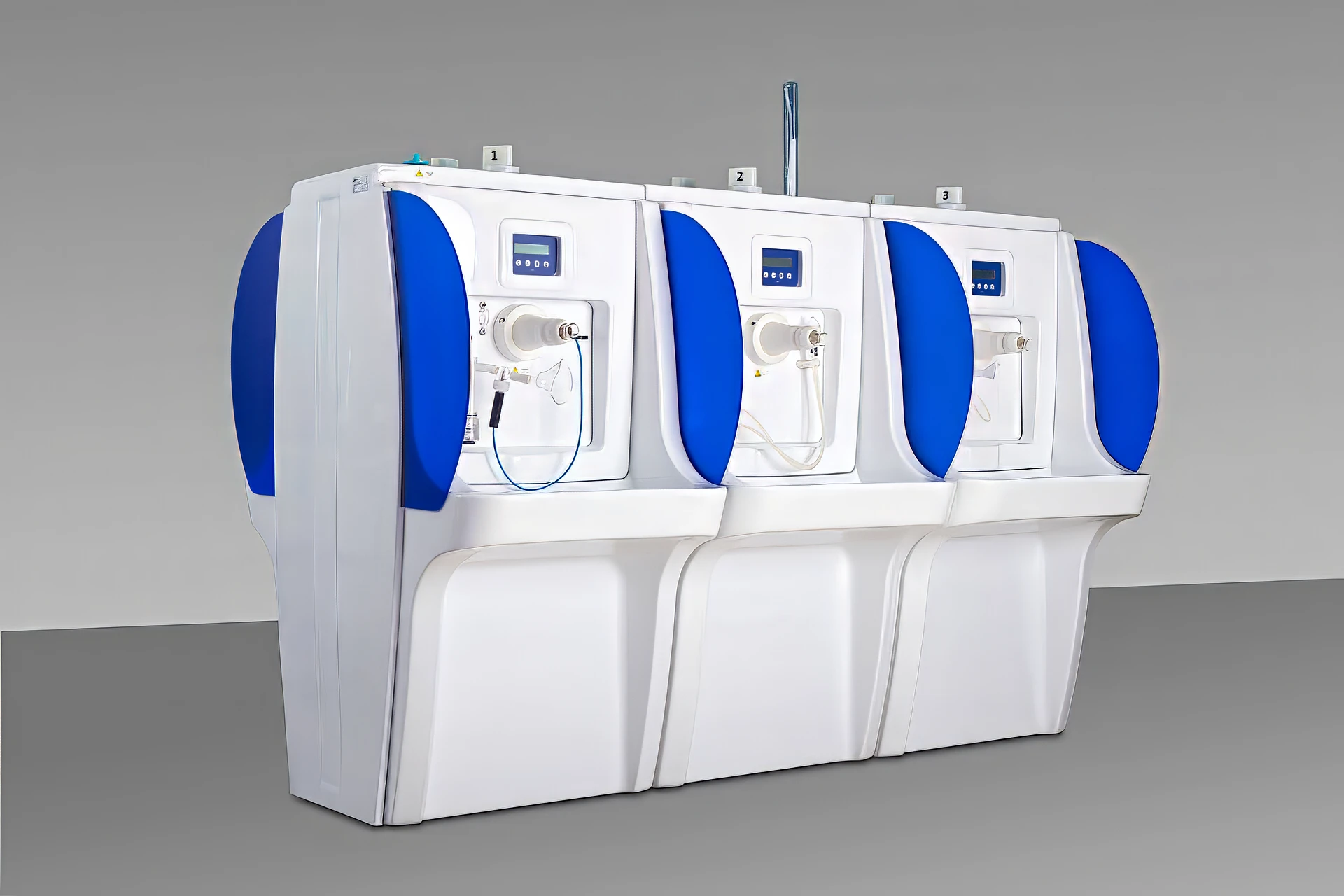

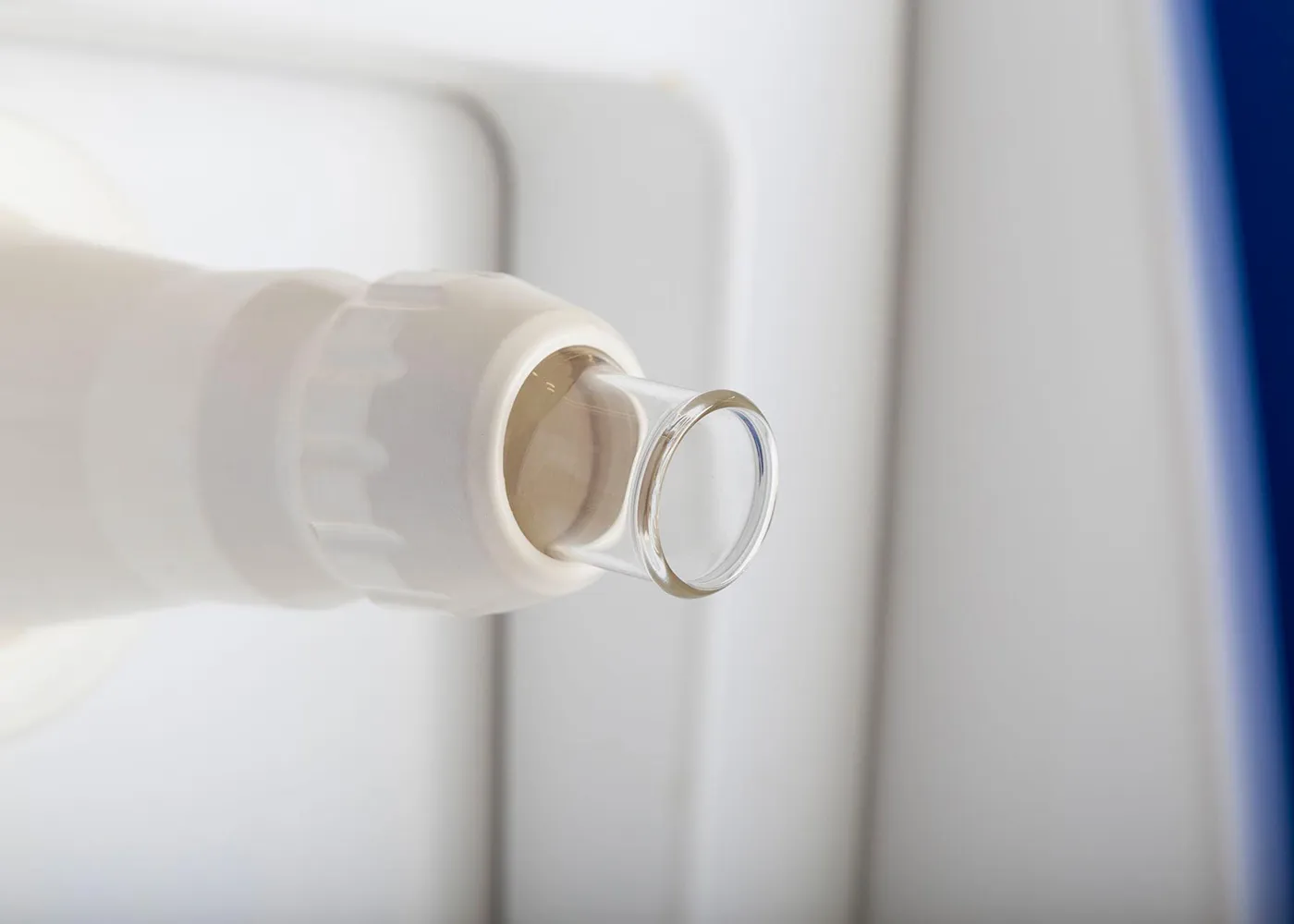

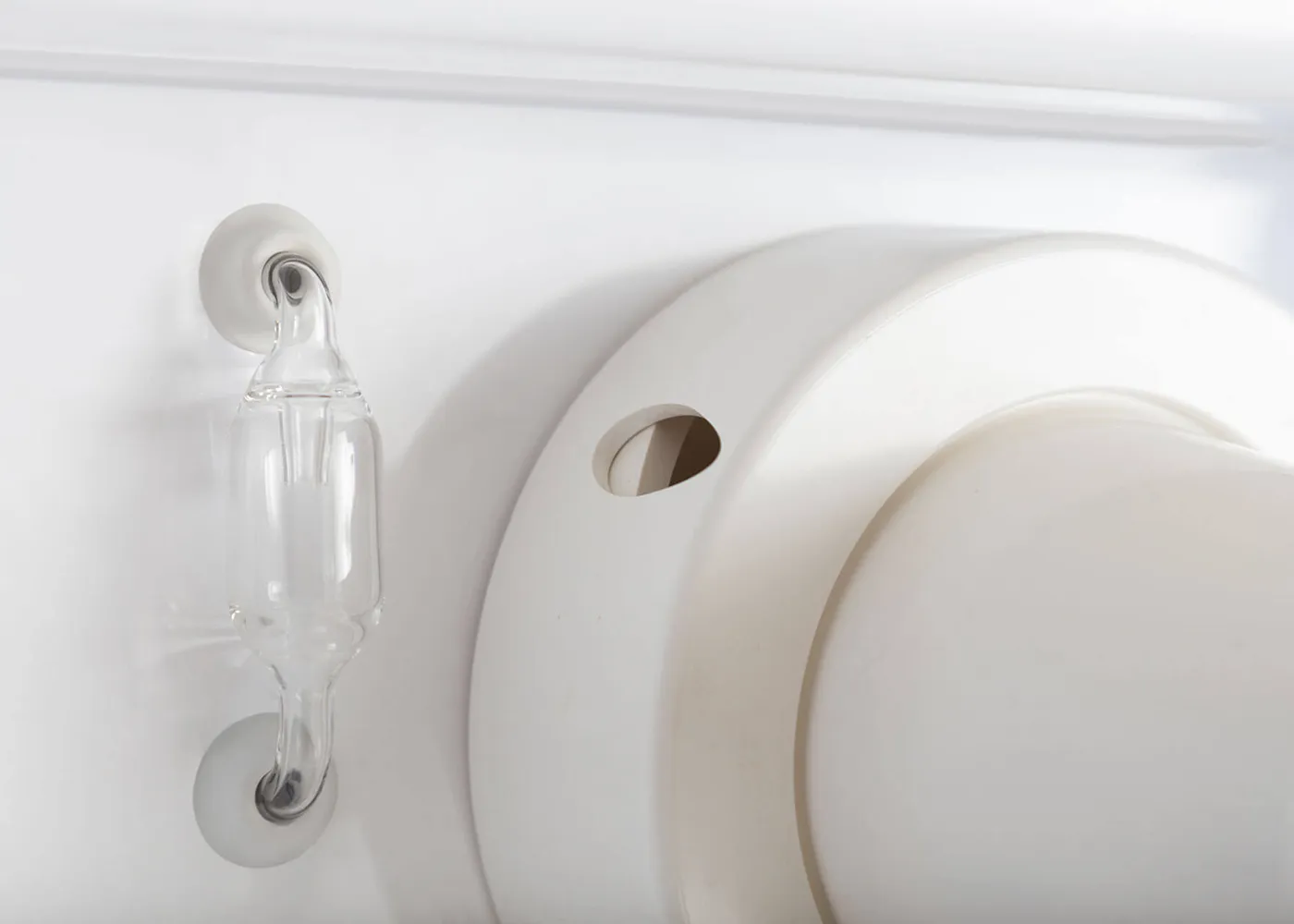

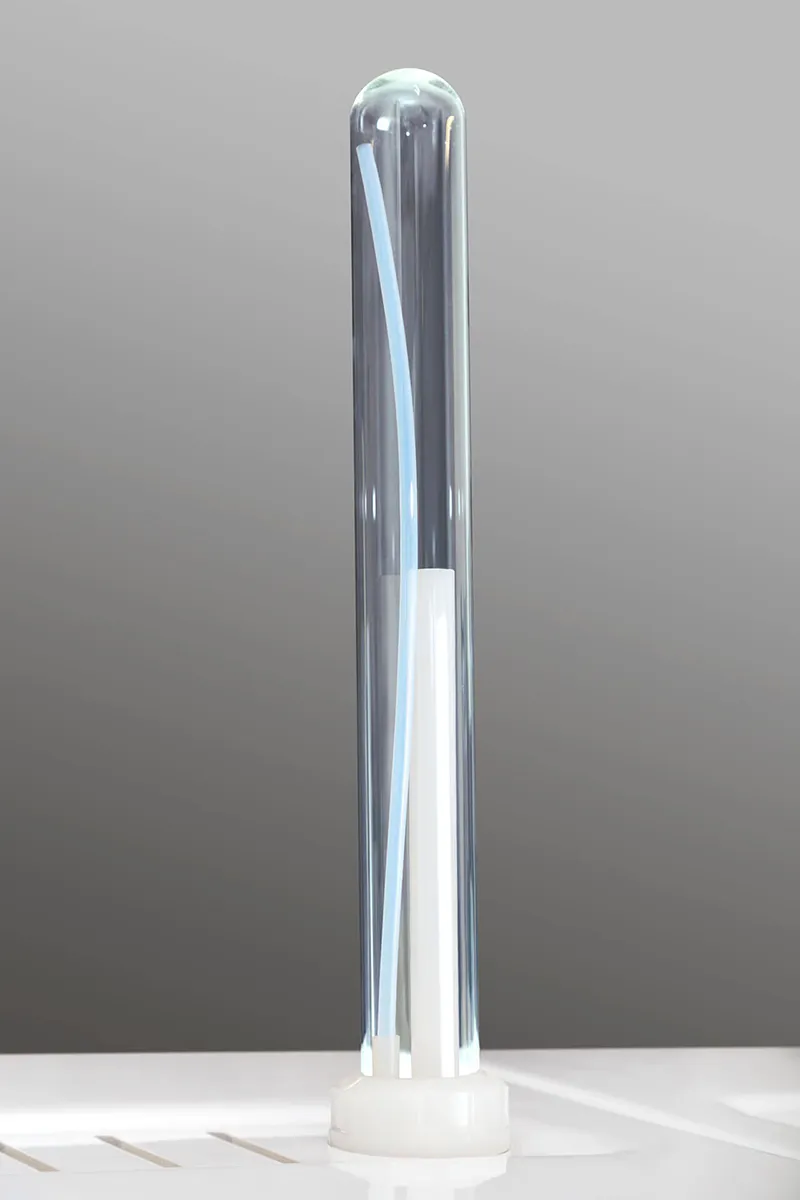

La struttura portante è in acciaio inox 304 e le coperture sono in materiale plastico termoformato (PMMA+ABS) resistente al calore e alla corrosione, con lavabo integrato e separatori tra i posti cura per garantire riservatezza tra i pazienti. Gli sportelli di ogni posto cura sono incernierati al telaio e sono apribili da destra verso sinistra e i separatori sono estraibili. Questo consente di effettuare, in poco tempo e senza intralci, le ispezioni e le operazioni di manutenzione e pulizia. La costruzione modulare facilita le operazioni di installazione, verifica e manutenzione e riduce i costi dell’impiantistica e delle relative opere murarie necessarie. Ogni posto cura ha un lavabo, dove vengono raccolti gli sgocciolamenti di acqua termale conseguenti all’erogazione della terapia. Il lavaggio del lavabo viene effettuato attraverso tre ugelli con acqua potabile di rete (tubazione realizzata in PP) e gestito automaticamente, tramite elettrovalvole (una per ogni posto cura), ad intervalli prefissati durante e a fine cura oppure è attivabile manualmente dallo stesso paziente mediante pulsante di erogazione.

La tubazione dell’acqua termale è in materiale PVDF interamente sanificabile con vapore e idoneo al contatto alimentare. Vaso equilibratore in policarbonato con carico e scarico automatico gestiti da un sensore capacitivo, non immerso, con ripristino automatico. Il vaso è ispezionabile per un’eventuale pulizia e alloggia sul coperchio una sonda di temperatura. Derivazioni con sistema venturi per ciascuna tipologia di cura. Ricircolo continuo dell’acqua termale, per garantire il mantenimento della temperatura richiesta ed evitare ristagni di acqua. (Per impianti alimentati con diverse acque termali, le tubazioni sopra descritte sono una per ogni tipo di acqua).

La tubazione del vapore è in acciaio inox AISI 316, coibentata, dotata di filtro in mandata e di scaricatore di condensa sul ritorno. È presente un’elettrovalvola di sanificazione e lavaggio tubazioni ed elettrovalvole a servizio di ogni posto cura di tipo CU. Tutte le elettrovalvole sono provviste di rubinetto di intercettazione per evitare di chiudere completamente l’impianto durante le manutenzioni.

La linea dell’aria compressa è realizzata in tubazione RILSAN con riduttore di pressione e manometro, ed elettrovalvole a servizio di ogni terapia che utilizza il vettore aria compressa su posto cura.
La tubazione di scarico è realizzata in materiale PP autoestinguente e comprende sia lo scarico dell’acqua lavaggio che dell’acqua termale utilizzata per le cure.
Il dispositivo è gestito da una scheda elettronica definita master, posizionata in testa al modulo, la quale gestisce l’accensione e lo spegnimento del dispositivo, il ciclo di sanificazione, il riempimento e lo svuotamento delle tubazioni interne. La scheda master comunica, attraverso una linea dati, con le schede elettroniche dei singoli posti cura. Queste ultime gestiscono le attuazioni e quindi l’erogazione dei trattamenti.

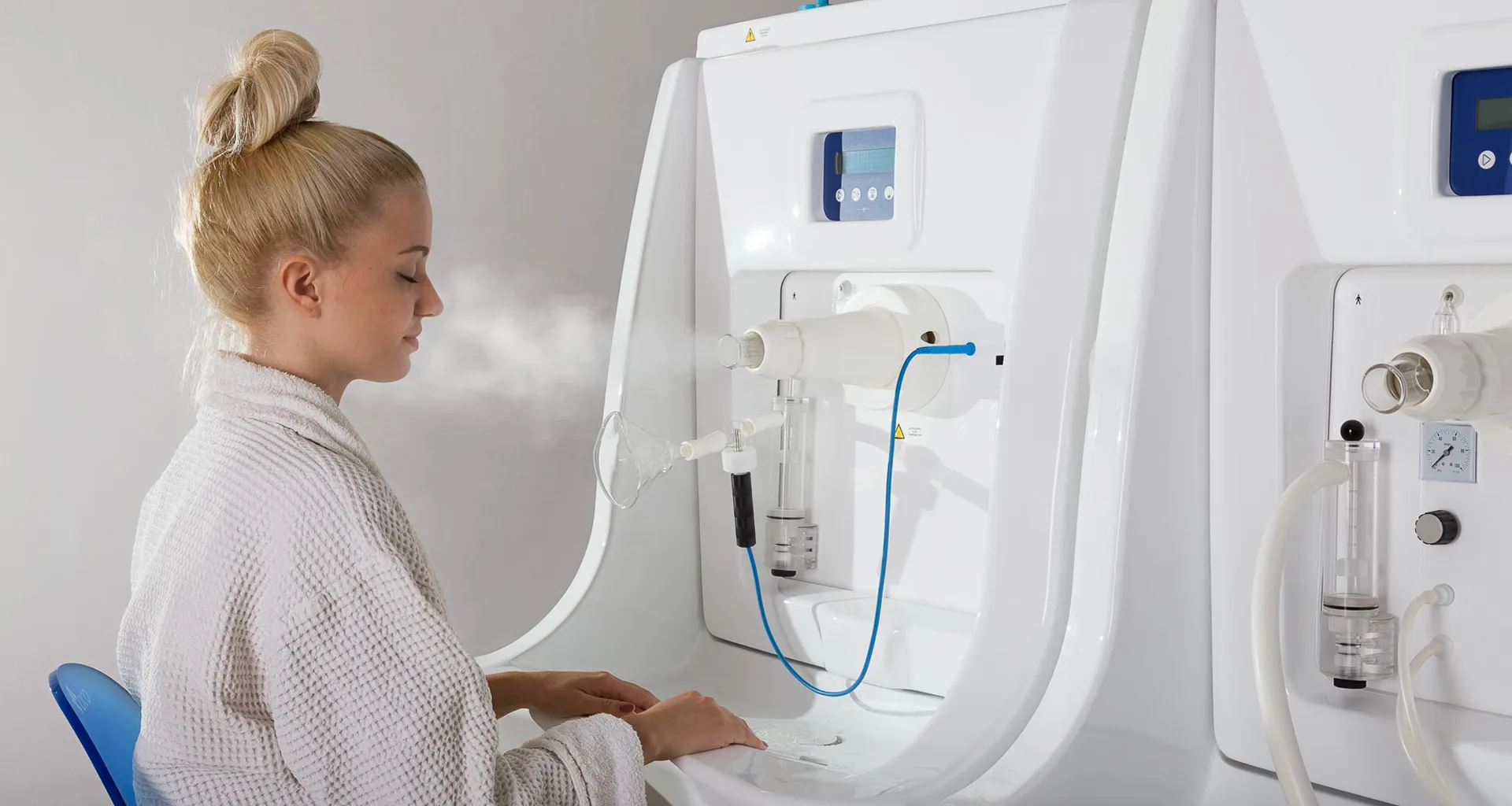

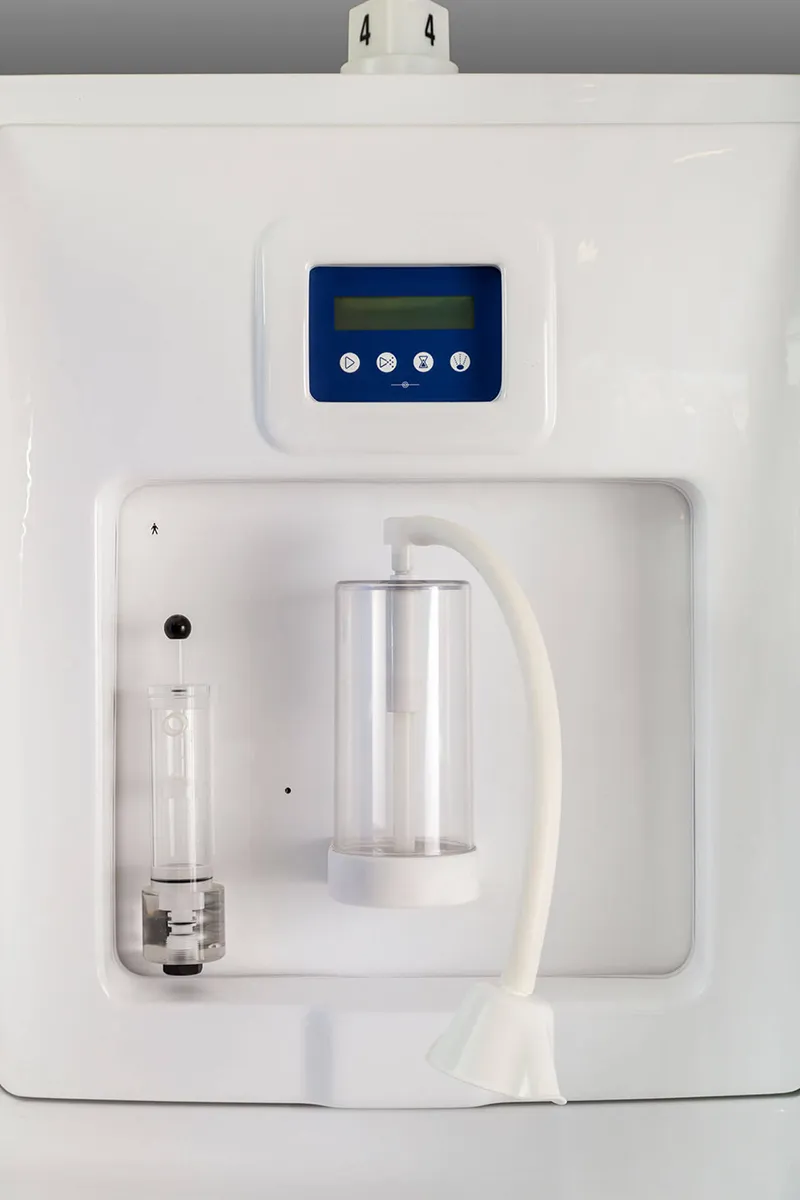

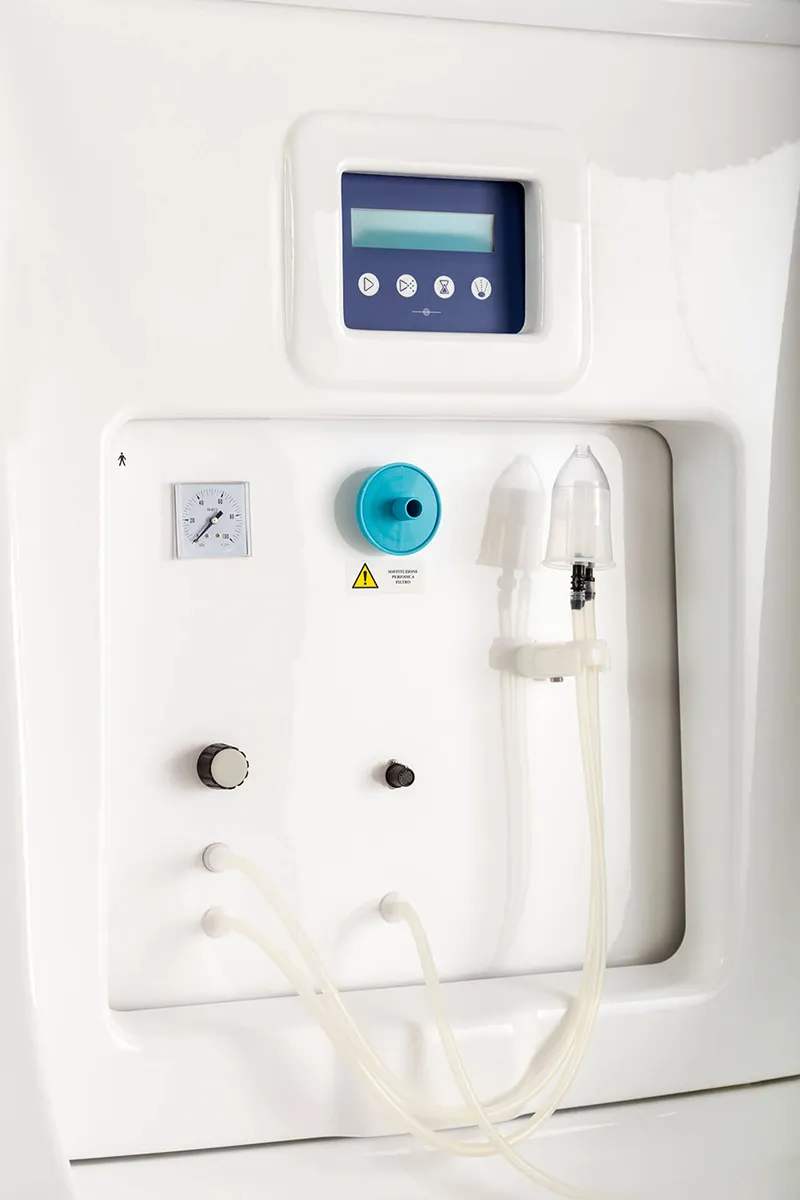

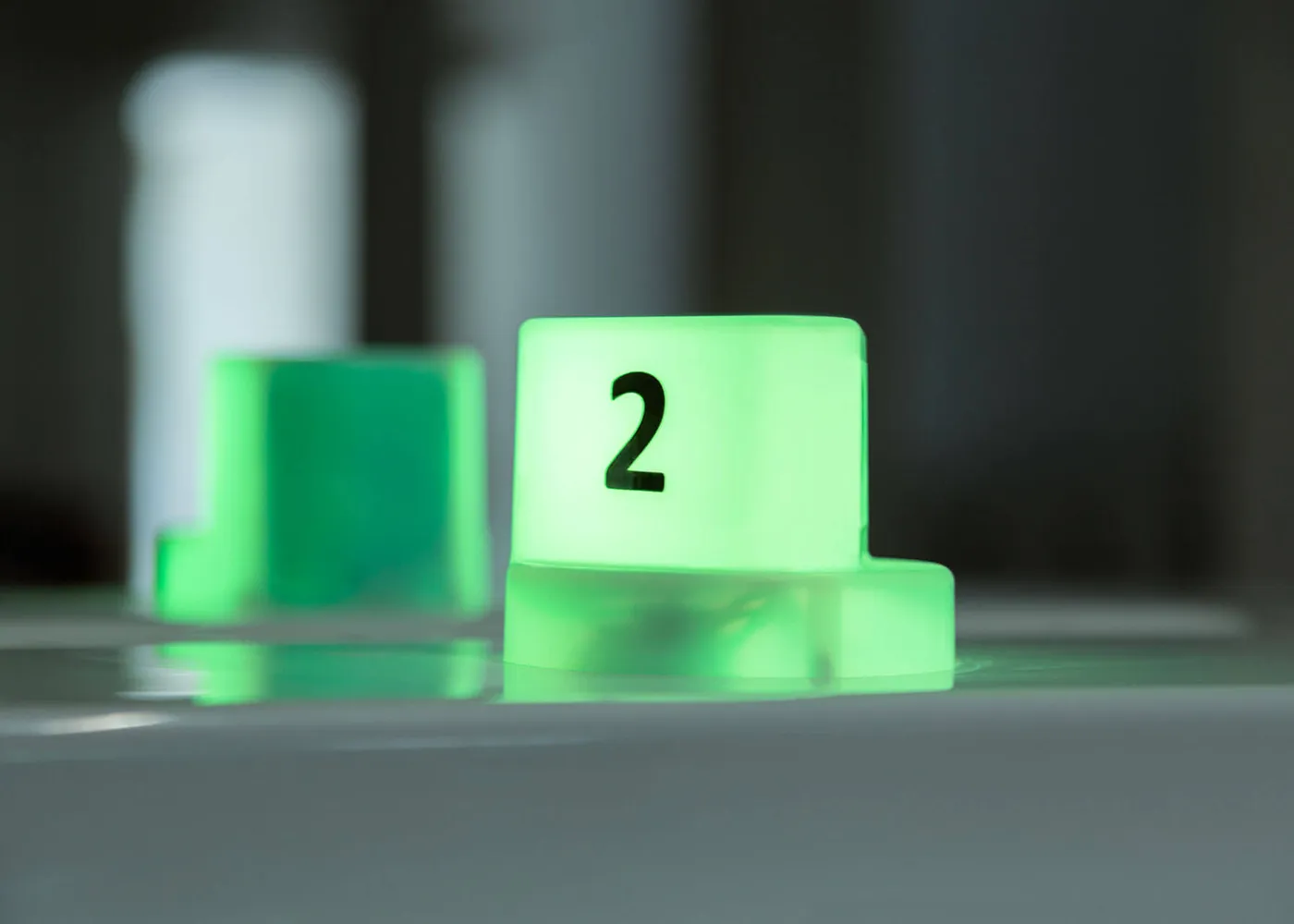

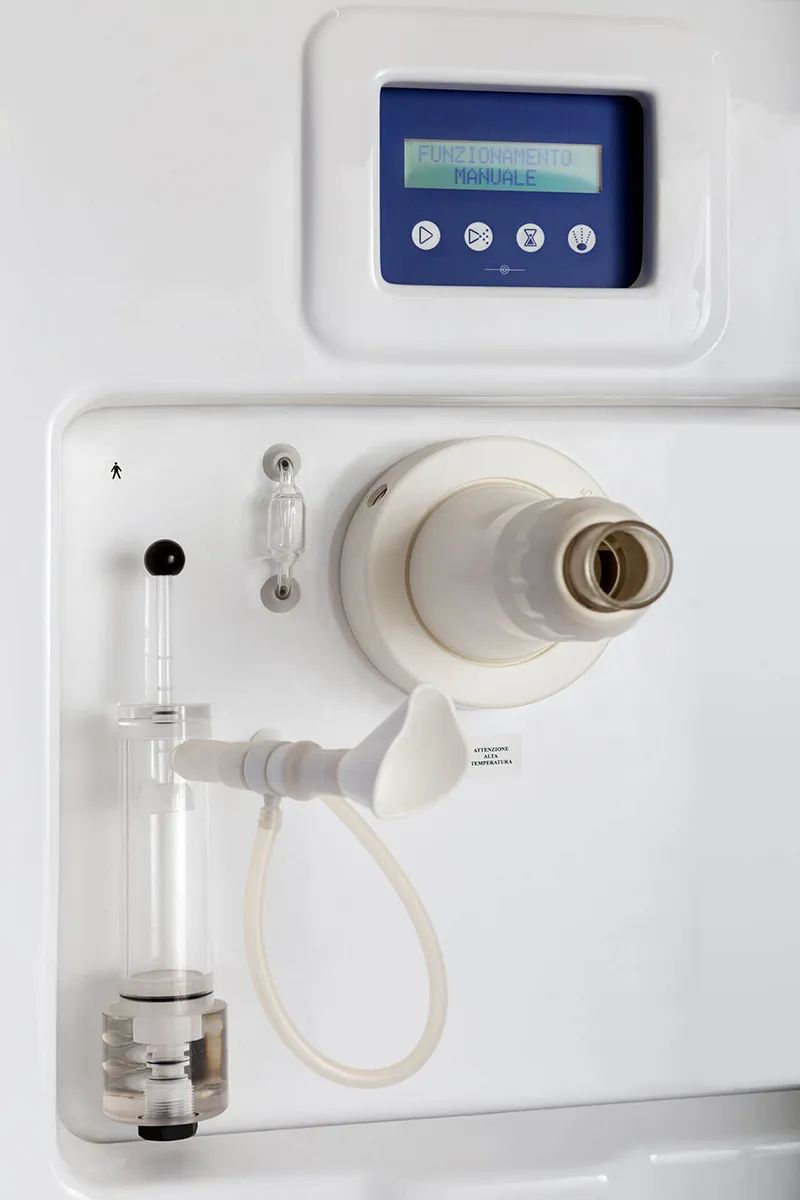

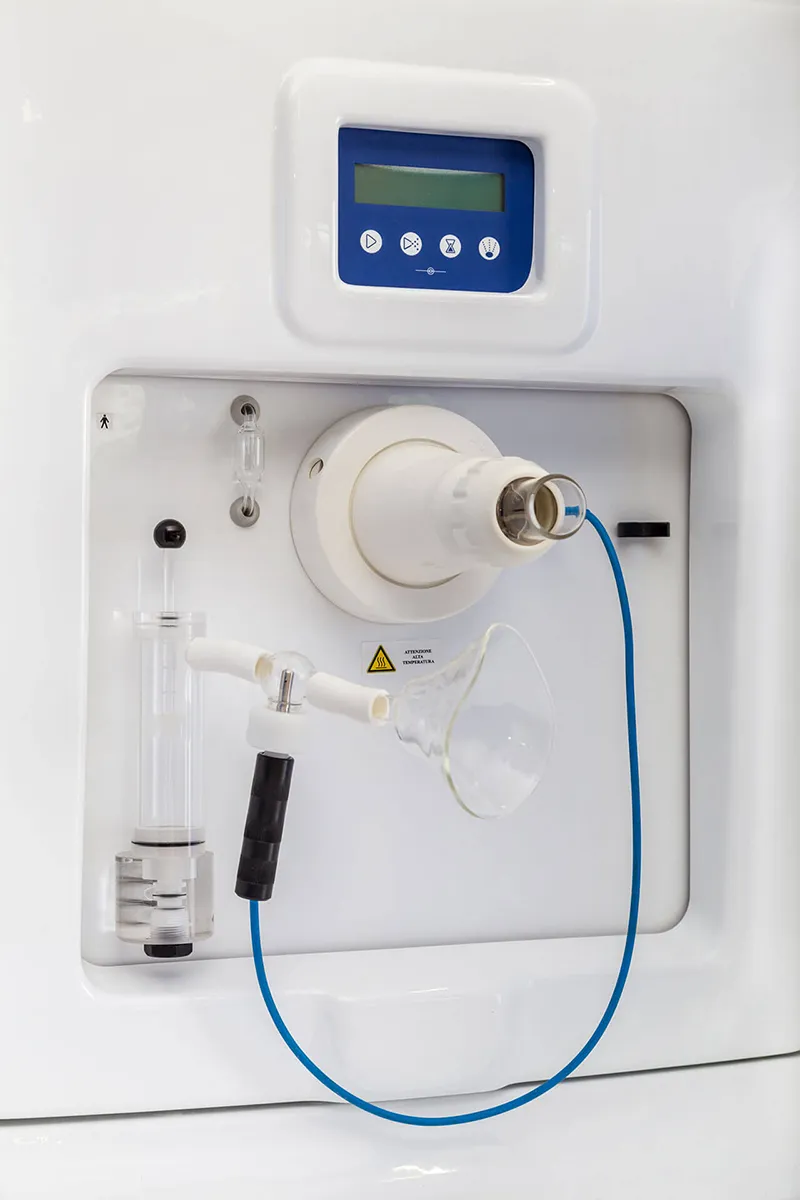

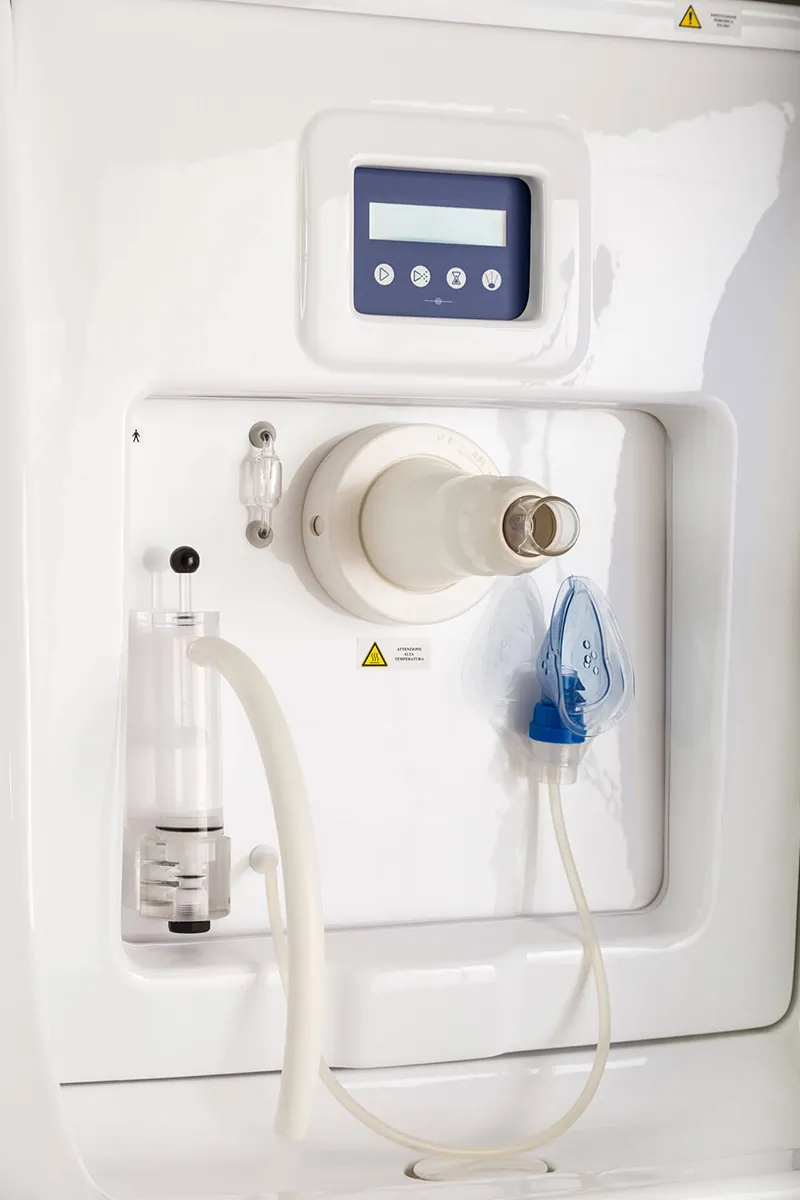

Il quadro di gestione del posto cura è costituito da una scheda a microprocessore con display alfanumerico (16 caratteri per 2 righe area visibile 99×24), una tastiera a membrana con quattro tasti e un comando magnetico per l’abilitazione manuale del tipo e del tempo di cura. Il display mostra lo stato di funzionamento del posto cura e, durante l’esecuzione della terapia, il tempo residuo. Ogni posto cura è collegato ad una scheda LED, alloggiata in un segnalatore numerato, che assume diverse colorazioni in base allo stato di funzionamento del posto cura: libero, prenotato, occupato, lavaggio, sanificazione.

Ogni impianto ha al suo interno un sistema di gestione automatico per il lavaggio e la sanificazione a vapore delle tubazioni dell’acqua termale, dalla valvola di intercettazione in ingresso fino al terminale di utilizzo.
L’innalzamento termico di tutte le parti tramite circolazione forzata di vapore a bassa pressione per un tempo stabilito, riduce eventuali colonie batteriche presenti nell’acqua termale a valori inferiori ai limiti di legge.
La temperatura espressa in °C raggiunta all’interno dei circuiti acqua termale di ogni modulo, costituente il parco apparecchiature inalatorio, è visibile sul monitor tramite grafico.

Il programma memorizza i dati con archiviazione del grafico con indicazione del giorno e dell’ora in cui è stata effettuata la sanificazione, oltre che del valore di temperatura raggiunto in gradi °C da ogni modulo.
Il programma prevede di eseguire il ciclo di lavaggio e il ciclo di sanificazione anche singolarmente.
La programmazione su PC permette di impostare tempi personalizzati per l’attivazione delle varie fasi che vengono costantemente visualizzate sul monitor di servizio.
La flessibilità del sistema permette di gestire con migliori risultati la pulizia e l’igiene dell’impianto secondo le esigenze del cliente.
